6-cio KANAŁOWY DOTYKOWY PRZYCISK DO PUSZKI
UNIV 3.1.2.x

przycisk dotykowy do puszki UNIV 3.1.2.x

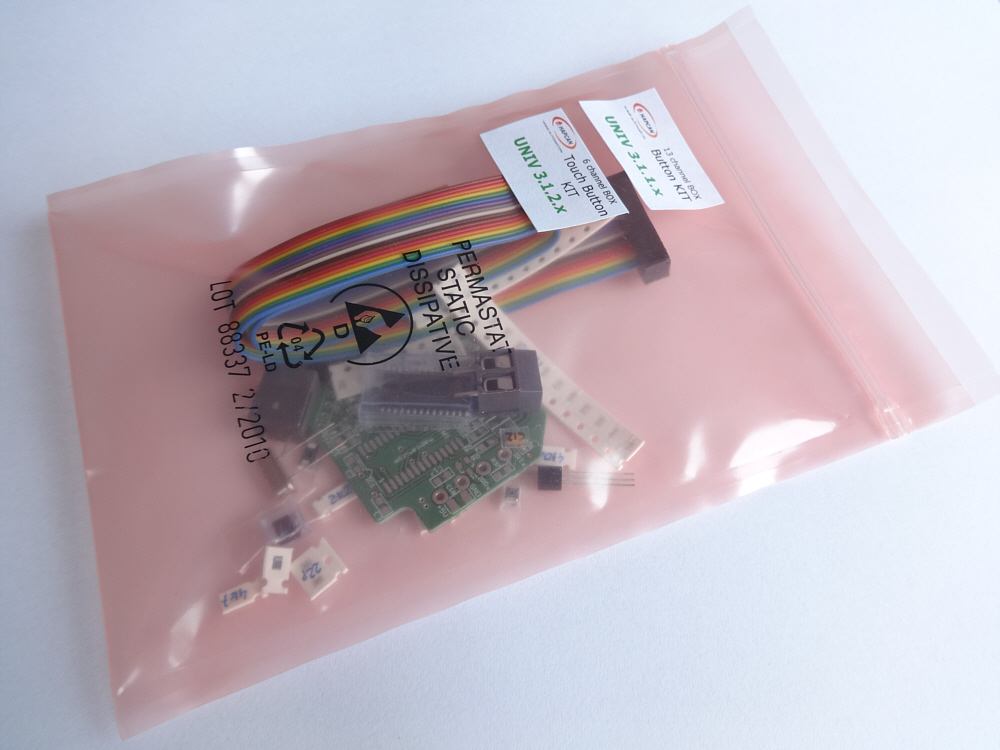

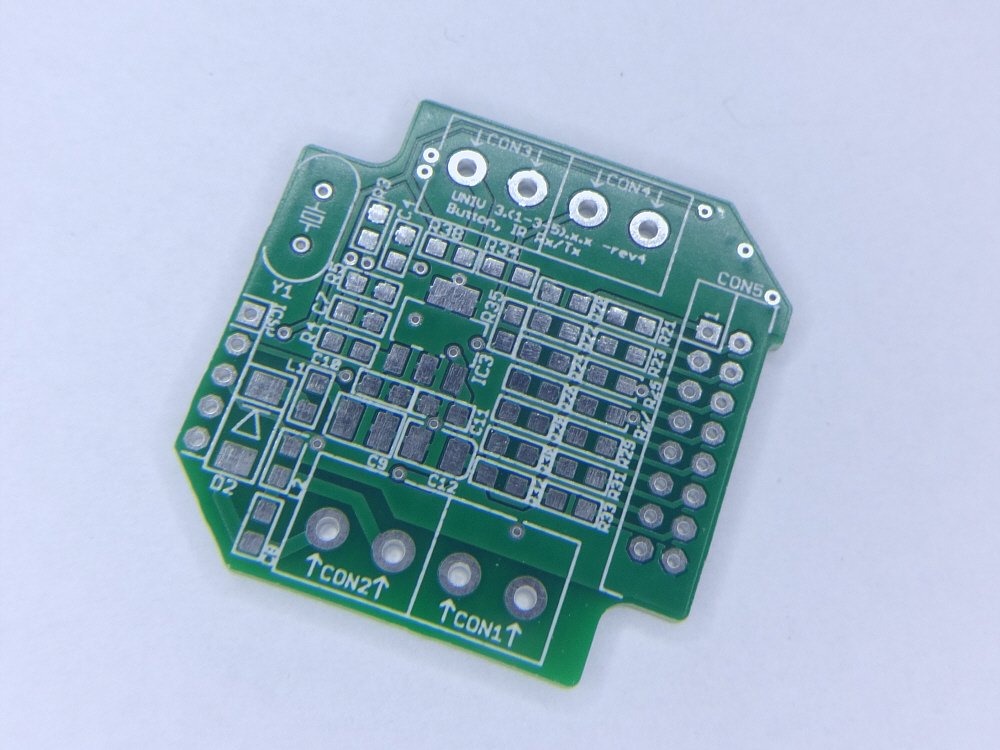

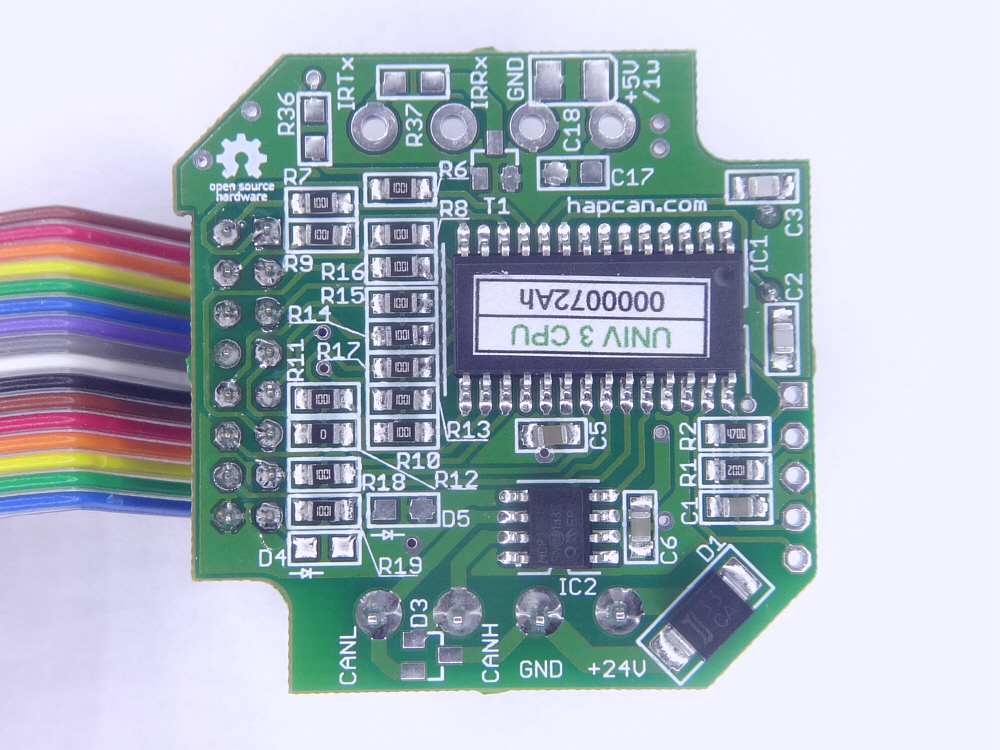

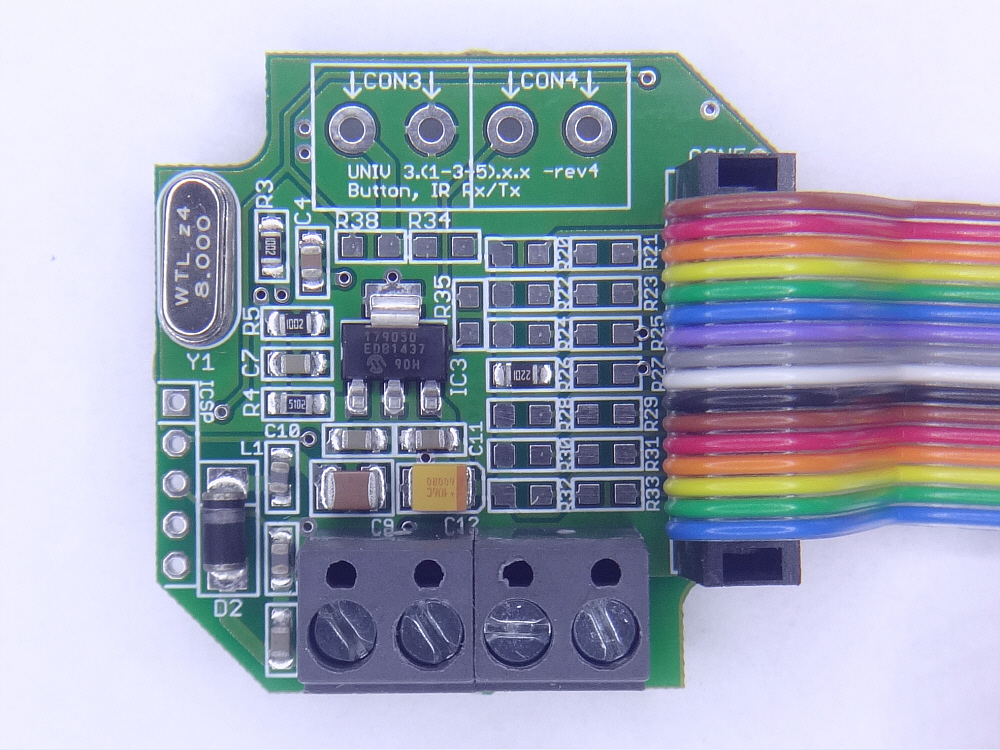

  UNIV 3.1.2.x - pcb UNIV 3.1.2.x - kit UNIV 3.1.2.x - pcb assembled UNIV 3.1.2.x - pcb assembled

hardware icon

hardware text
Urządzenie UNIV 3.1.2.x [rev4]
- 6-cio kanałowy moduł przyisków dotychowych. Wymaga podłączenia panela z sensorami
- Możliwość podłączenia diod LED sygnalizujących stan innych urządzeń w sieci
- Mierzy temperaturę od -55C do +125C
- Do montażu w głębokiej puszce elektrycznej
- Działanie urządzenia zależne jest od zainstalowanego w nim oprogramowania firmware



Opis urządzenia

827kB

pdf file icon


Otwarte dane źródłowe urządzenia
Schemat, projekt PCB i etykiety

GitHub

open source hardware
firmware icon

firmware text
Oprogramowanie UNIV 3.1.2.1 [rev1]
- Umożliwia szybszy odczyt pamięci modułu (odczyt tylko do ostatniej zajętej komórki pamięci)
- Oprogramowanie 7 kanałowego przycisku dotykowego (6 fizycznych i dodatkowego kiedy wszystkie przyciski są dotknięte jednocześnie)
- Moduł rozpoznaje 7 typów zachować przycisku
- Obsługa 6 diod LED
- Obsługa czujnika temperatury z funckją termostatu
- Umożliwia zdefiniowanie 128 wiadomości CAN, które odebrane przez moduł mogą zmienić stan LED
- Posiada nadawczy (42 ramki) i odbiorczy (42 ramki) bufor FIFO



Opis oprogramowania

706kB

pdf file icon


Plik oprogramowania *.haf
HAPCAN Programator

10kB

haf file icon


Otwarty kod oprogramowania

GitHub

open source firmware

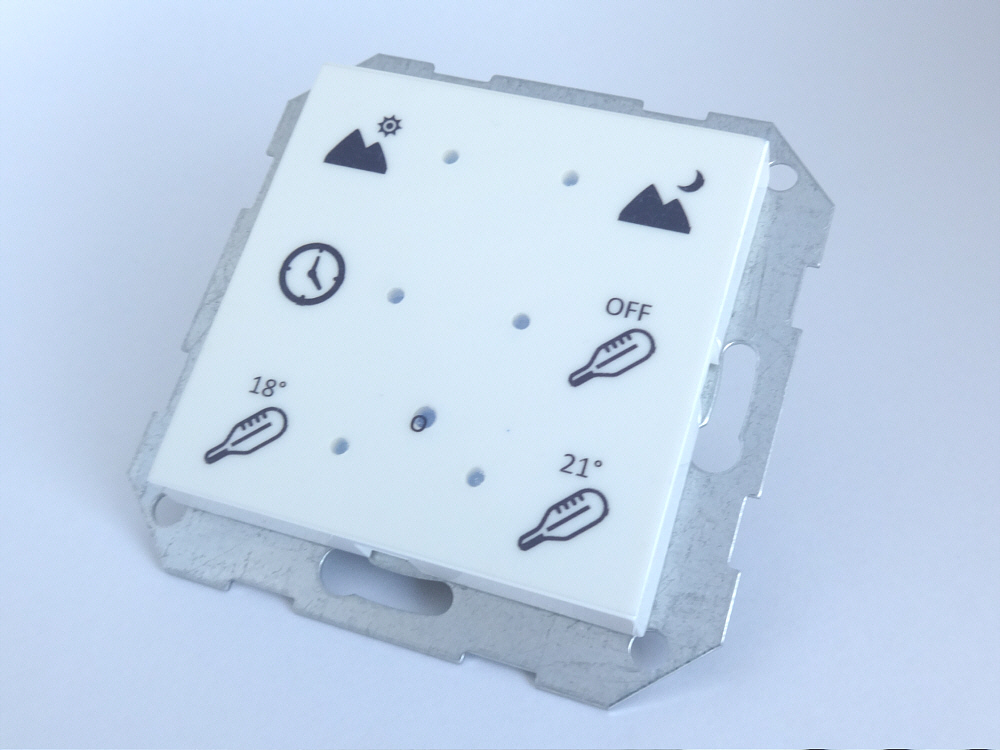

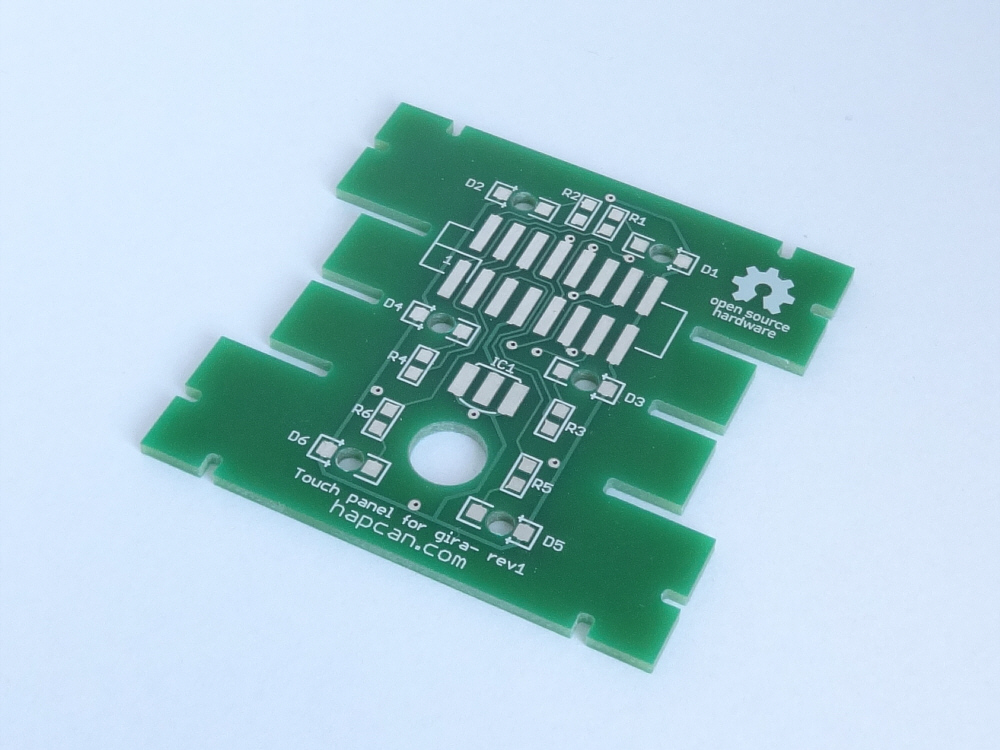

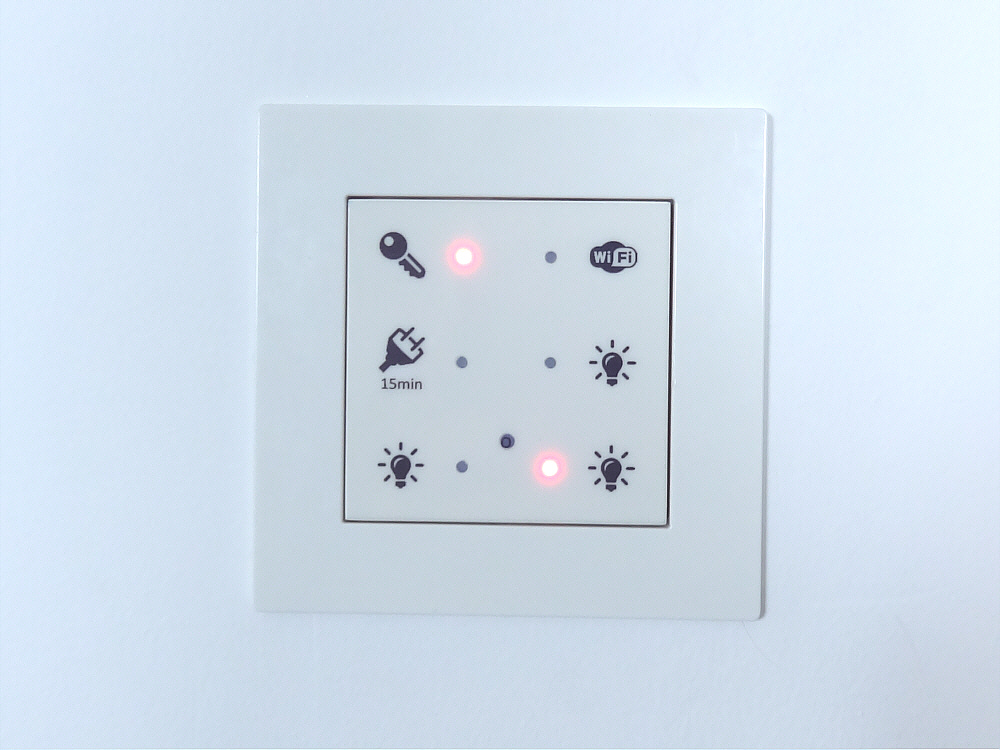

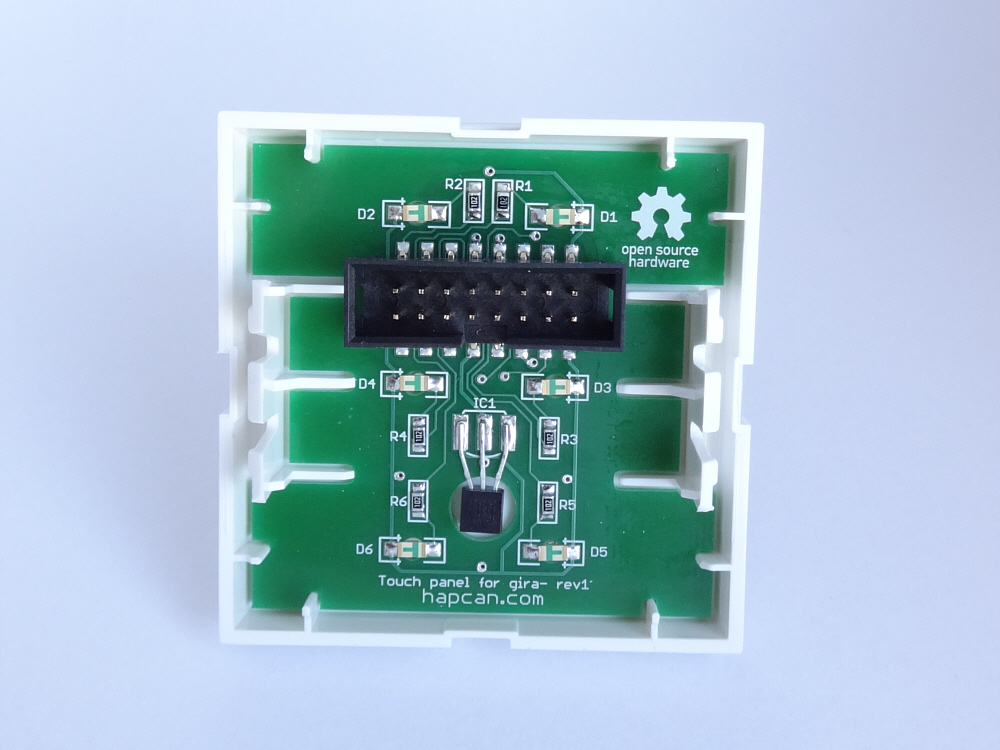

PANEL DOTYKOWY dla GIRA 55   panel for gira 55 - pcb panel for gira 55 - pcb assembled panel for gira 55 - pcb assembled panel for gira 55
hardware icon

hardware text
Panel dotykowy dla GIRA 55
- panel dla osprzętu elektroinstalacyjnego GIRA 55
- 6 sensorów dotykowych

- 6 diod LED
- Czujnik temperatury



Opis urządzenia

423kB

pdf file icon


Otwarte dane źródłowe urządzenia
Schemat, projekt PCB i etykiety

GitHub

open source hardware
