 PRZEKAŹNIK BISTABILNY 16A
UNIV 3.2.4.x

Przekaźnik bistabilny UNIV 3.2.4.x

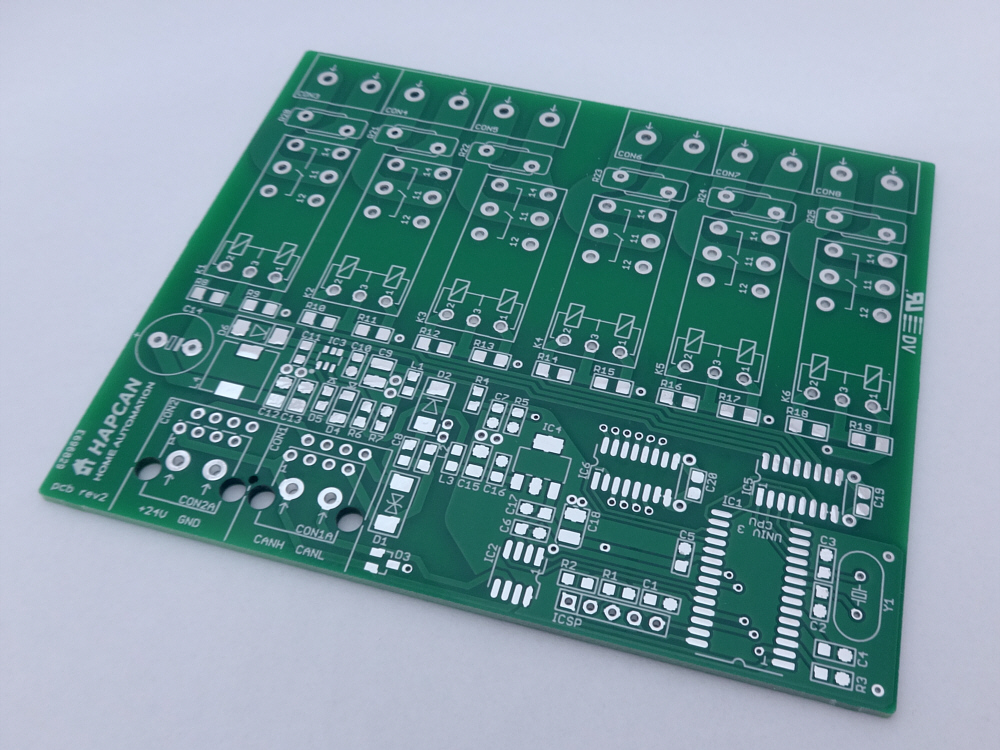

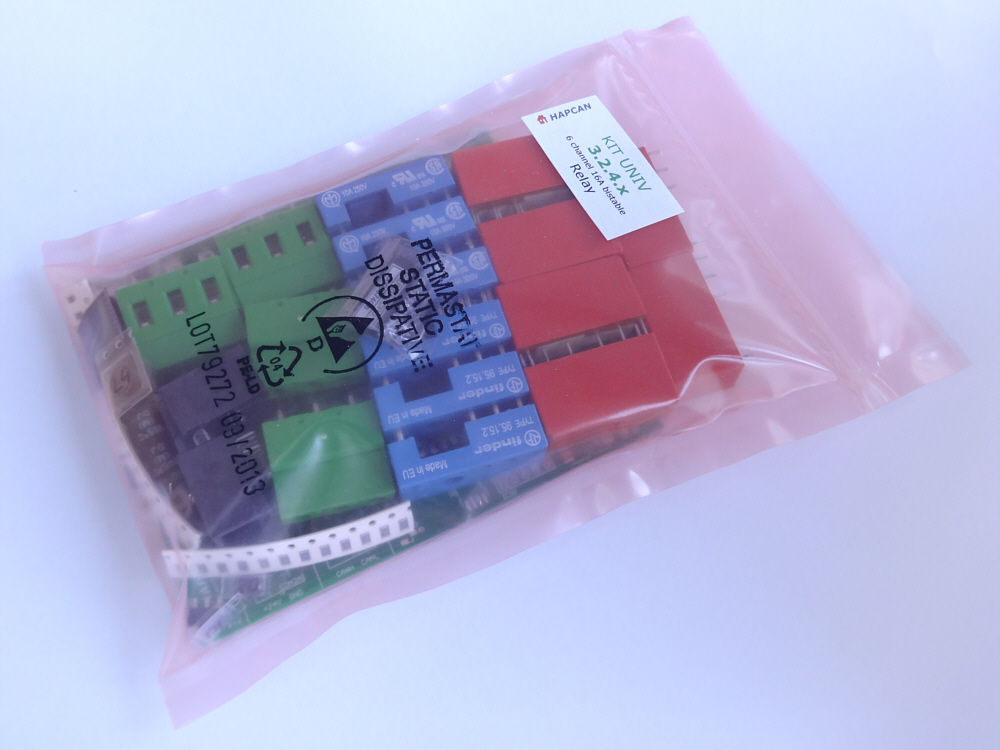

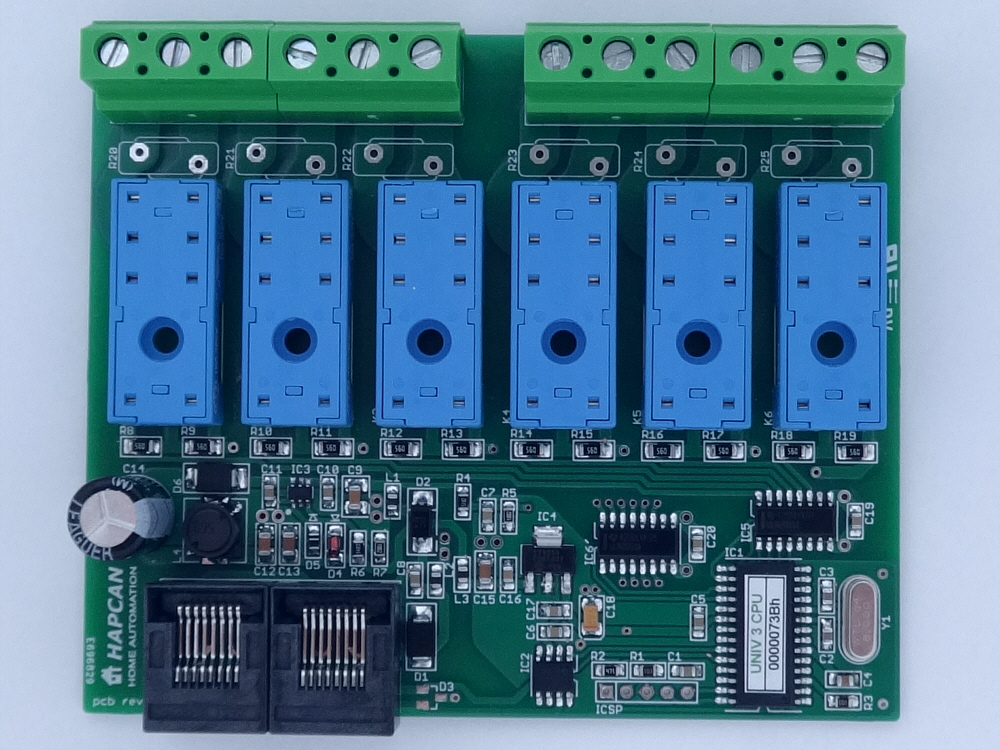

  UNIV 3.2.4.x - pcb UNIV 3.2.4.x - kit UNIV 3.2.4.x - pcb assembled UNIV 3.2.4.x - pcb assembled

hardware icon

hardware text
Urządzenie UNIV 3.2.4.x
- Sterownik sześciu przekaźników bistabilnych 16A 250V
- Napięcie zasilania z magistrali 16-24V
- Pobór mocy z magistrali 0,2W
- Do montażu na szynie DIN
- Wymiary 90x106x53 mm (6 modułów)
- Działanie urządzenia zależne jest od zainstalowanego w nim oprogramowania firmware.



Opis urządzenia

894kB

pdf file icon


Karta katalogowa przekaźnika SCHRACK RT314A12

374kB

pdf file icon


Karta katalogowa przekaźnika SCHRACK RTS3xA12

400kB

pdf file icon


Karta katalogowa przekaźnika SCHRACK RTX3-1AT-B012

169kB

pdf file icon


Karta katalogowa przekaźnika OMRON G5RL-U1-E-12DC

1.22MB

pdf file icon


Otwarte dane źródłowe urządzenia
Schemat, projekt PCB i etykiety

GitHub

open source hardware
firmware icon

firmware text
Oprogramowanie UNIV 3.2.4.1 [rev1]
- Umożliwia szybszy odczyt pamięci modułu (odczyt tylko do ostatniej zajętej komórki pamięci)
- Umożliwia ustawienie polaryzacji cewek przekaźników
- 3 instrukcje sterujące przekaźnikami i 3 blokujące
- 6 timer-ów (1 dla każdego przekaźnika) 1s-24h opóźniających wykonanie instrukcji
- Umożliwia zdefiniowanie 128 wiadomości CAN, które odebrane przez moduł mogą zmienić jego stan
- Umożliwia określenie stanów początkowych przekaźników po włączeniu zasilania modułu
- Posiada nadawczy (42 ramki) i odbiorczy (42 ramki) bufor FIFO




Opis oprogramowania

592kB

pdf file icon


Plik oprogramowania *.haf
HAPCAN Programator

5kB

haf file icon


Otwarty kod oprogramowania

GitHub

open source firmware
